Карта крупнейших ГЭС России и мира

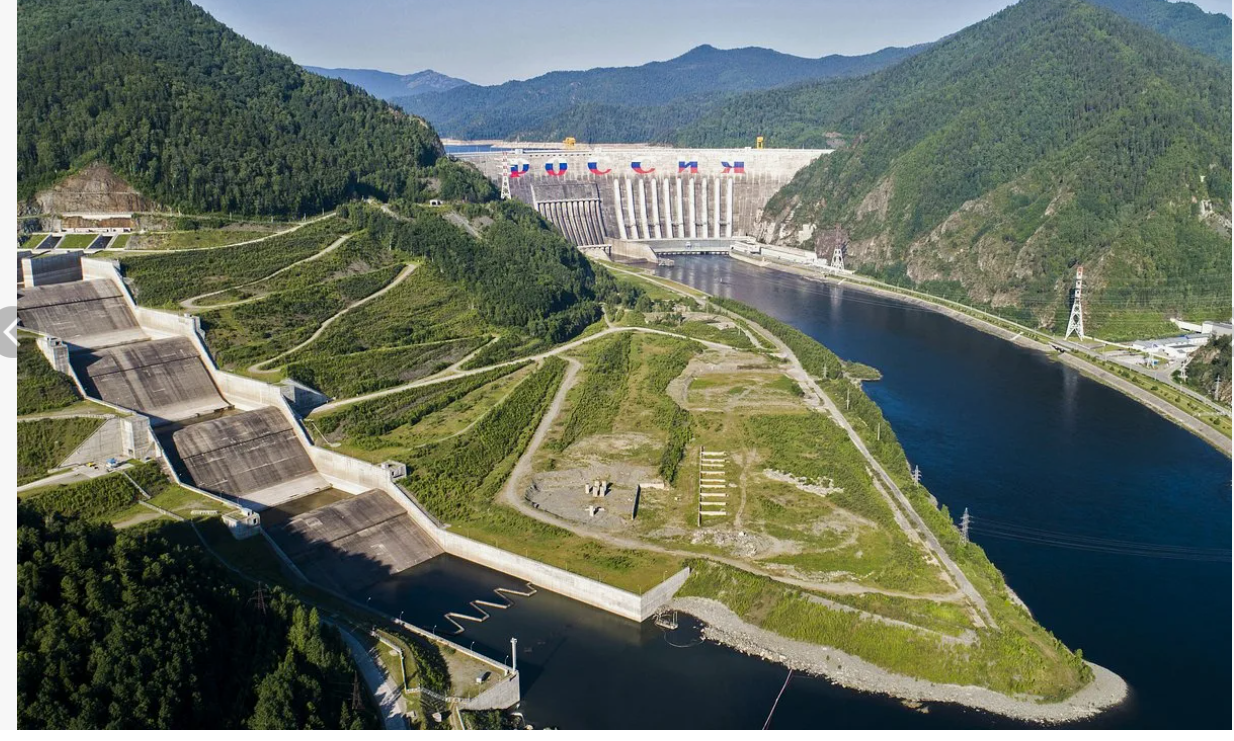

Саяно-Шушенская ГЭС им. П.С. Непорожнего

• Годы строительства: 1963–1985 (первый агрегат), восстановление и модернизация после аварии 2009–2014.
• Место: Река Енисей, Хакасия (возле поселка Черемушки).
• Характеристики:

Установленная мощность - 6 400 МВт
Высота плотины - 242 метра
Длина плотины - 1 072 метра (по гребню)
Гидроагрегаты - 10 единиц (по 640 МВт каждая)
Пропускная способность водосброса - 42 400 м³/с (суммарно)
Для сравнения: это в 7 раз больше среднегодового стока реки Волги! За одни сутки через водосброс может пройти столько воды, сколько выпадает в виде осадков над территорией всей Европы.

Образованное плотиной водохранилище - 43,2 км³ (это 43,2 миллиарда тонн воды).

Расчётный напор - 187 метров (номинальный)
Скорость водного потока - от 0,3 м/с в водохранилище до 15 м/с на водосбросе

• Кратко: Крупнейшая по установленной мощности ГЭС в России (6 400 МВт) и одна из самых мощных в мире. Уникальная арочно-гравитационная плотина высотой 242 м (самая высокая в России).
• Интересные факты:

o    Энергии ГЭС достаточно, чтобы обеспечить электричеством более 20 миллионов человек или привести в движение сотни электровозов одновременно.

• Это уникальная арочно-гравитационная плотина. Она использует форму арки для передачи давления воды на скальные берега каньона, что позволяет сделать стены тоньше, чем у обычных плотин. Это шедевр физики и инженерии.
• Гидроагрегаты станции — самые мощные в своем классе в северной части света. Каждый ротор весит более 400 тонн, а лопатки сложной формы выкованы с точностью до миллиметра для максимального КПД.
• Плотина высотой 242 метра — это самая высокая плотина России Она возвышается над долиной реки уровне 70-этажного.
• Плотина построена в сейсмоактивной зоне и рассчитана на выдерживание землетрясений силой до 9 баллов. Конструкция способна гибко реагировать на толчки, сохраняя целостность.

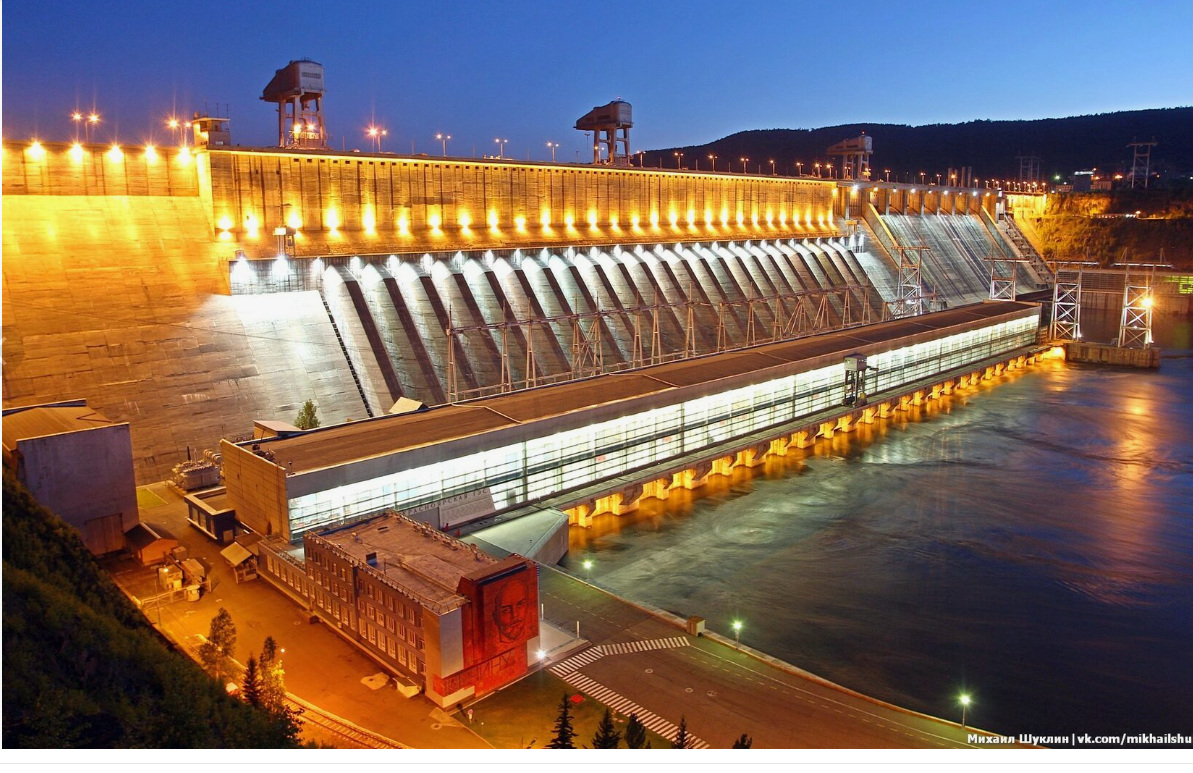

 Красноярская ГЭС

• Годы строительства: 1956–1972.
• Место: Река Енисей, город Дивногорск, Красноярский край.
• Характеристики:

Установленная мощность - 6 000 МВт
Высота плотины – 124 метра
Длина плотины - 2 535 метров (общая длина с подстанцией)
Сама бетонная плотина протянулась на 1 180 метров.

Гидроагрегаты - 12 агрегатов
Пропускная способность водосброса  - 49 600 м³/с (суммарно)
Это колоссальный объем — больше среднегодового стока реки Днепр. В период паводков через плотины может проходить вода, которая заполнила бы все озера Финляндии всего за несколько дней.

Образованное плотиной водохранилище - объем: 73,3 км³.

Расчётный напор - 96 метров
Скорость водного потока - от 0,1 м/с в водохранилище до 15–18 м/с на сходе

• Кратко: Вторая по мощности ГЭС в России (6 000 МВт). Долгое время была крупнейшей в мире. Знаменита своим уникальным единственным в России судоподъёмником.
• Интересные факты:
• Судоподъёмник, похожий на "лифт для кораблей", поднимает суда весом до 1 500 тонн. Это один из самых больших судоподъёмников в мире.
• Изображена на оборотной стороне банкноты в 10 рублей образца 1997 года.
• В конструкцию плотины уложено более 3,5 миллионов кубических метров бетона. Это равно количеству, необходимого для возведения 10-километровой автострады шириной 4 полосы движения.
• Установлены турбины Каплана с вертикальным валом. Это специальные лопастные машины, идеально подходящие для рек с большим расходом воды и средним напором (как Енисей).

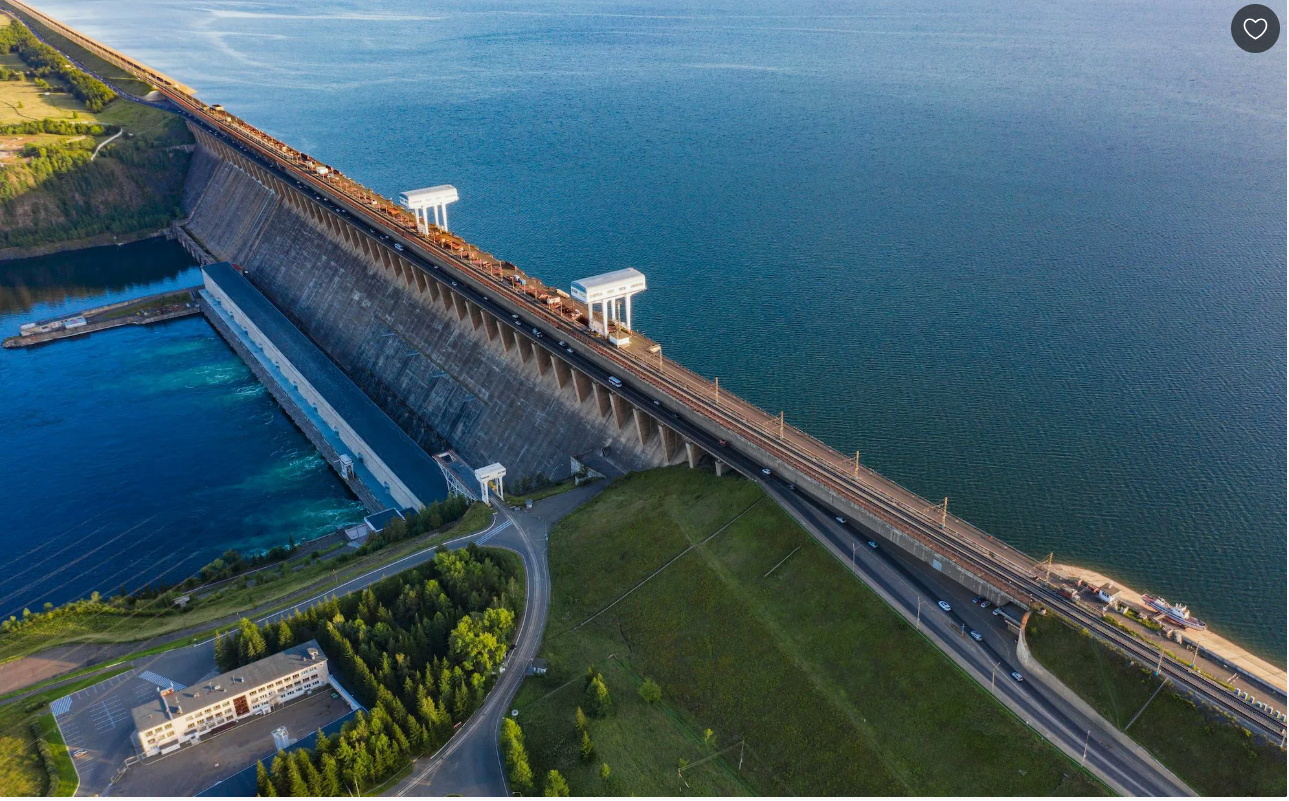

Братская ГЭС

• Годы строительства: 1954–1967.
• Место: Река Ангара, город Братск, Иркутская область.
• Характеристики:

Установленная мощность - 4 500 МВт
                   Высота плотины - 125 метров
                   Длина плотины - 2 536 метров
                   Гидроагрегаты - 10 турбин
                   Пропускная способность водосброса - 46 000 м³/с
                   Образованное плотиной водохранилище - объем: 169 км³

Расчётный напор - 80 метров
                   Скорость водного потока - до 12 м/с внутри турбины
Кратко: Четвертая по мощности в России (4 500 МВт), но долгое время была крупнейшей в мире. Сердце Ангарского каскада. Символ советской гидроэнергетики и покорения Сибири.

• Интересные факты:
• На строительстве ГЭС работал будущий писатель Олег Куваев, автор "Территории", и многие другие "романтики больших строек".
• Бетона, ушедшего в плотину, хватило бы на строительство дороги от Москвы до Владивостока.
• Братская ГЭС обладает самой длинной и сложной рыбопропускной лестницей в мире. Это инженерное чудо, позволяющее рыбам (осетровым и другим ценным видам) подниматься против течения на нерест, сохранив популяцию.
• Через плотину проходит Байкало-Амурская магистраль и автомобильная дорога, делая станцию связующим звеном между Востоком и Западом Сибири.

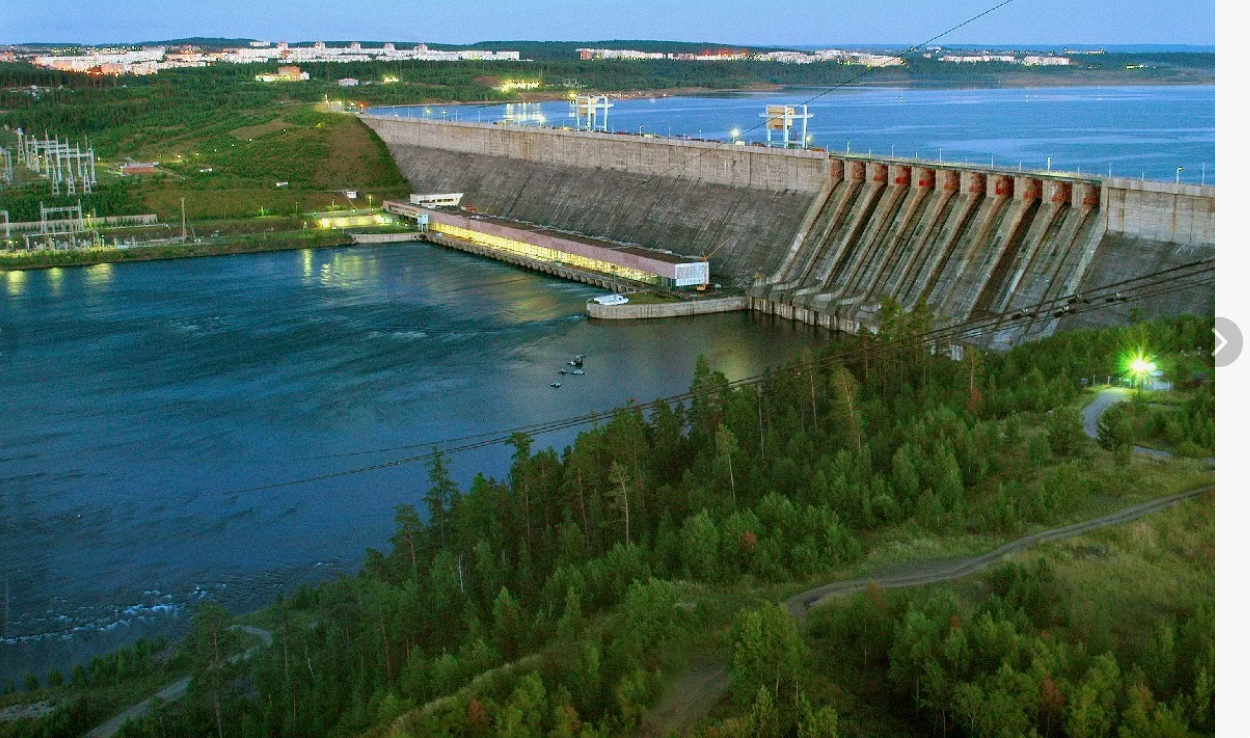

Усть-Илимская ГЭС

• Годы строительства: 1963–1980.
• Место: Река Ангара, город Усть-Илимск, Иркутская область.
• Характеристики:

Установленная мощность - 3 840 МВт
Высота плотины - 115 метров
Длина плотины - 5 190 метров
Гидроагрегаты - 8 единиц (горизонтального типа)
Пропускная способность водосброса - 43 000 м³/с
Образованное плотиной водохранилище - 84,5 км³.

Расчётный напор-66 метров
Скорость водного потока-до 8,5 м/с внутри турбины

• Кратко: Третья ступень Ангарского каскада, мощность — 3 840 МВт. Образец "сибирского стиля" — построена в суровых климатических условиях, полностью автоматизирована.
• Интересные факты:
• Первая в мире крупная ГЭС, построенная в районе с вечной мерзлотой.
• Строительство Усть-Илимской ГЭС и города Усть-Илимска стало темой знаменитой "Ленинградской рок-оратории" (группа "Аквариум" и др.).
• Первая в мире крупная ГЭС, построенная по принципу «инженер — диспетчер — ГЭС». Она была полностью автоматизирована, и на самой плотине годами не проживало ни одного человека.
• При строительстве плотины применялась технология скользящей опалубки высотой 45 метров, что ускорило темпы возведения бетона в несколько раз и стало прорывом в строительной индустрии.
• Турбины Каплана: Установка поворотно-лопастных турбин Каплана, которые способны менять угол лопастей в зависимости от уровня воды, обеспечивая максимальную эффективность даже при низком уровне реки.
• Защита от ледохода: ГЭС имеет мощную систему ледорезов и подогрева, которые гарантируют, что массивы льда не повредят сооружения во время весеннего ледохода.

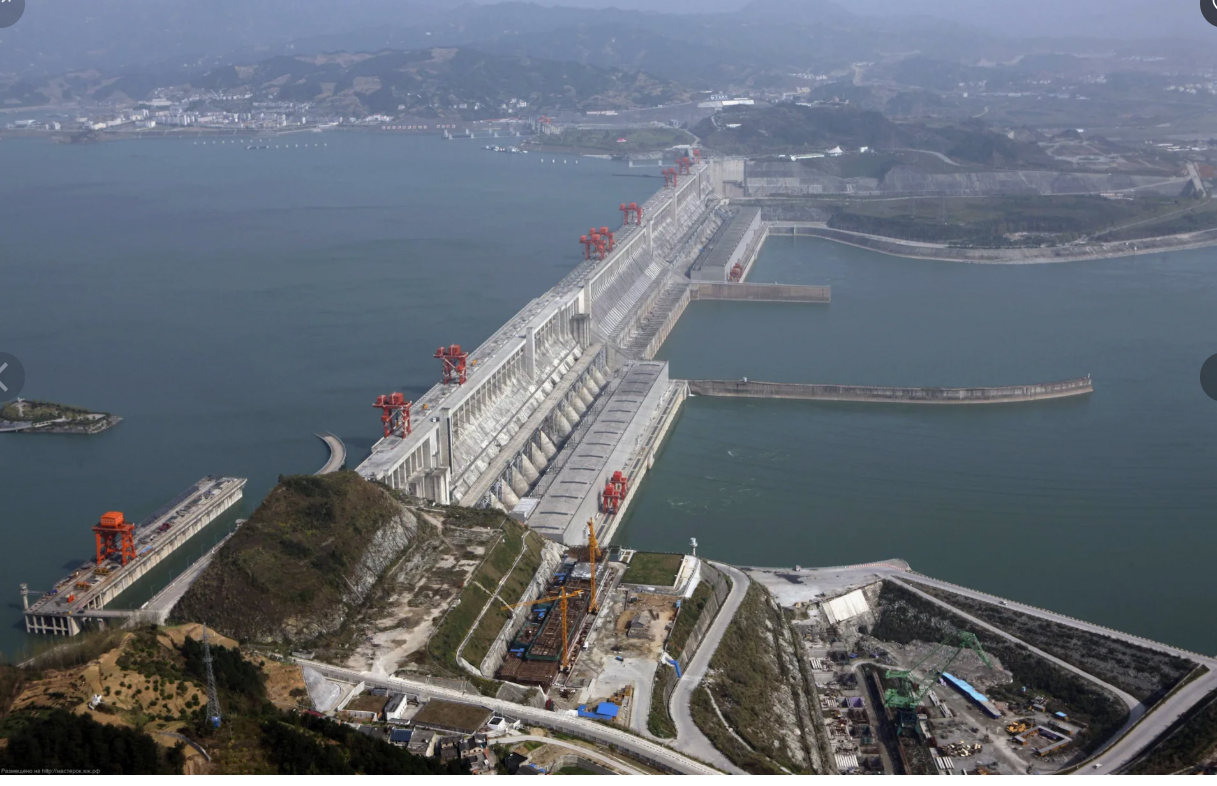

ГЭС Три ущелья Китай

Годы строительства: 1994–2012 (полное завершение в 2020).

• Место: Река Янцзы, провинция Хубэй.
• Характеристики:

Ø   Установленная мощность — 22,5 ГВт.

Ø   Высота плотины — 185 метров (уменьшена по сравнению с первоначальным проектом).

Ø   Длина плотины — 2309 метров.

Ø   Гидроагрегаты — 32 мощностью по 700 МВт каждый, расположенные в трёх машинных залах, включая подземный.  Каждая турбина весит более 7 000 тонн.

Ø   Пропускная способность водосброса — 116 тыс. м³/с.

Ø   Образованное плотиной водохранилище содержит 39,3 км³ воды.

Ø   Расчётный напор для основных генераторов — 80,6 м.

Ø   Скорость водного потока варьируется от 600 до 950 м³/с, в зависимости от текущего напора (от 79 до 109 м).

• Кратко: Абсолютный мировой рекордсмен по установленной мощности (22 500 МВт), размеру плотины и объему работ. Главная цель — не только энергия, но и контроль над катастрофическими наводнениями.
• Интересные факты:
• На стройке использовано 27,2 млн м³ бетона — этого хватило бы на постройку 8 Великих пирамид Хеопса.
• ГЭС оснащена двухступенчатыми шлюзами и судоподъёмником — самым большим и грузоподъемным в мире.
• Шлюзовая система ГЭС способна поднимать грузовые баржи общим весом до 10 000 тонн на высоту 113 метров за считанные минуты. Это одно из самых крупных инженерных сооружений на воде в мире.
• В конструкции ГЭС встроен самый большой в мире «лифт для рыб» (fish elevator). Он поднимает более 50 видов рыб через плотину, спасая их миграционные пути. Это мировой стандарт экологической ответственности.
• ГЭС построена на границе двух стран — Бразилии и Парагвая. Это глобальный пример мирного сосуществования и совместного использования природных ресурсов, принесшего процветание двум государствам.
• Скальные тоннели: Для отвода воды использованы огромные тоннели, прорубленные в монолитной скале. Они имеют диаметр более 10 метров — по ним могли бы проехать два грузовика рядом.

ГЭС "Итайпу" (Itaipu), Бразилия/Парагвай

• Годы строительства: 1975–1984 (первые агрегаты), расширение до 2007.
• Место: Река Парана, на границе двух стран.
• Характеристики:

Установленная мощность - 14 000 МВт

Высота плотины - 196 метров

Длина плотины - 12 276 метров (12,2 км)

Гидроагрегаты-20 турбин (Франсиса)

Пропускная способность водосброса-62 200 м³/с

Образованное плотиной водохранилище - 1 350 км² (в период высоких вод).

Скорость водного потока-Около 55 км/ч (на водосбросе)

• Кратко: Долгое время была крупнейшей в мире по выработке электроэнергии (до ввода "Трех ущелий"). Мощность — 14 000 МВт. Уникальный проект двух государств.
• Интересные факты:
• Более 75% энергии Парагвая и около 15% энергии Бразилии.
• Объем плотины и здания ГЭС превышает объем пирамиды Хеопса в 8 раз.
• Для строительства пришлось перенаправить русло реки, прорыв канал длиной 2 км в скальном грунте.
• Восьмиугольная пирамида: Объем бетона плотины в 8 раз превышает объем египетской пирамиды Хеопса.
• Вручную, без машин: Строительство началось в 1975 году с нуля: люди копали землю лопатами, не имея тяжелой техники. Через 9 лет они построили гиганта.
• Самый большой рыбный лифт: Вода ГЭС блокирует путь рыбе на нерест. Чтобы спасти рыбные запасы, построили самую большую в мире рыбу-подъемник, пропускающую более 50 видов рыб.
• Один агрегат = 14000 ламп: Один гидроагрегат станции может обеспечивать электричеством целый город-миллионник.
• Две страны: Станция построена на границе. Энергетика делится: Парагвай продает излишки электроэнергии Бразилии, а вся прибыль идет на социальные программы обеих стран.

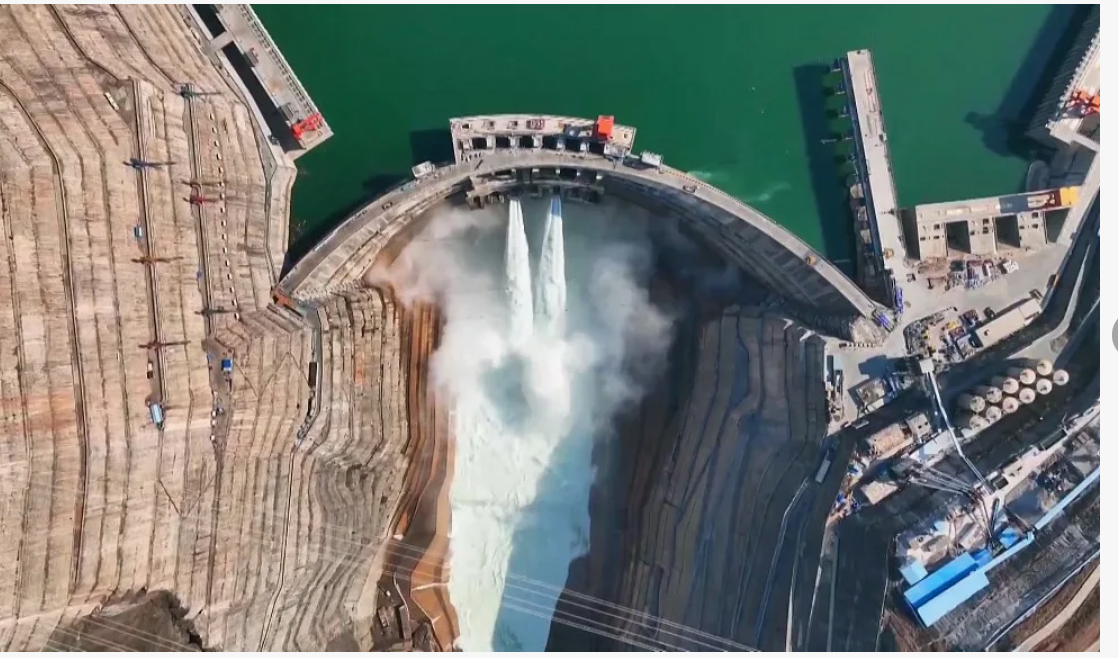

ГЭС "Силоду" (Xiluodu), Китай

• Годы строительства: 2005–2014.
• Место: Река Цзиньшацзян (верхнее течение Янцзы), на границе провинций Юньнань и Сычуань.
• Кратко: Третья по мощности в мире (13 860 МВт) и вторая по высоте арочной плотины (285,5 м) после плотины Цзиньпин-1. Ключевое звено в каскаде на Янцзы.
• Интересные факты:
• Плотина Силоду — одна из самых "изящных" в мире: при высоте 285 м ее толщина в основании всего 69 м, а в гребне — 14 м.
• Построена в сейсмоопасном районе, рассчитана на землетрясение магнитудой более 7 баллов.
• Вторая по высоте: Арочно-гравитационная плотина высотой 285 метров — вторая в мире после плотины Цзиньпин-1.
• Сейсмостойкость: Плотины расположены в очень сейсмоопасной зоне. Инженеры использовали технологии, которые позволили «дышать» конструкции при землетрясениях.
• Уникальные турбины: На станции установлены самые мощные турбины в Китае для равнинных ГЭС, которые работают при напоре до 200 метров.
• Глубокое заложение: Фундамент плотины уходит в скалы на глубину более 100 метров. Строители пробивали тоннели прямо в горах.
• Два озера: Водохранилище разделено естественными островами, создавая живописный пейзаж для туристов.

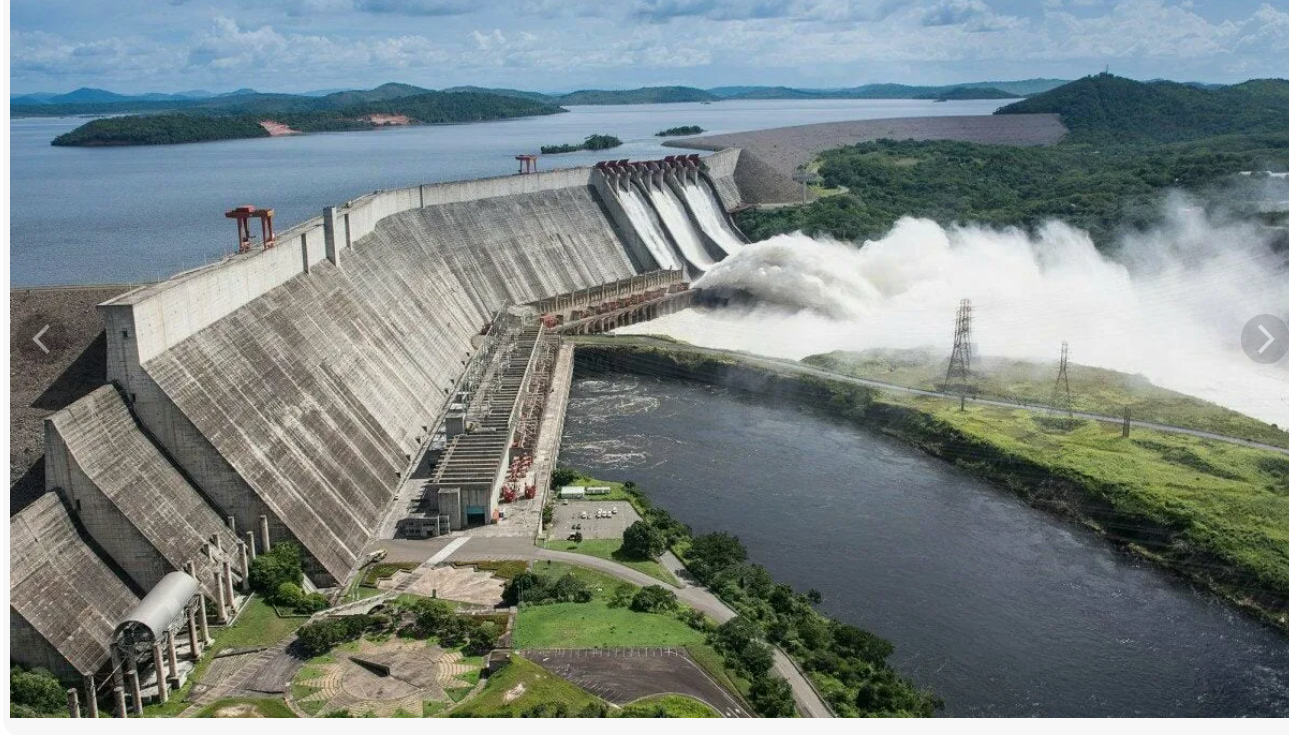

ГЭС "Гури" (Simón Bolívar), Венесуэла

• Годы строительства: Первая очередь — 1963–1978, вторая очередь — 1976–1986.
• Место: Река Карони, штат Боливар.
• Характеристики

Установленная мощность-13 860 МВт
Высота плотины-285,5 метров
Длина плотины-664 метра
Гидроагрегаты-18 турбин
Пропускная способность водосброса-44 432 м³/с
Образованное плотиной водохранилище-Объем: 12,67 км³.

Расчётный напор-220 метров (средний)
Скорость водного потока около 13–14 м/с внутри турбины
Спросить

Объяснить

• Кратко: Крупнейшая ГЭС в Южной Америке по выработке (после Итайпу) и одна из крупнейших в мире по мощности (10 235 МВт). Обеспечивает до 80% электроэнергии Венесуэлы.
• Интересные факты:
• Водохранилище ГЭС — одно из крупнейших в мире, его площадь сопоставима с территорией небольшого государства.
• В 2019 году из-за аварии в энергосистеме ГЭС была вынуждена полностью остановиться, что привело к масштабному блэкауту по всей стране, показавшему критическую зависимость Венесуэлы от одного источника энергии.
• Водородная революция: ГЭС «Гури» первой в мире начала использовать свою избыточную энергию для промышленного производства водорода, превращая воду в чистое топливо.
• Гигантская шлюзовочная камера: Шлюзы ГЭС позволяют судам весом до 2000 тонн подниматься на огромную, превращ реку Кар в важнейшийый путь.3. Величай водохранили:** Водохранище ГЭС площадь 1 00 км² — это больше, чем вся территория Бельгии. Это создало огромный ресурс для туризма и рыболовства.
• Паромная переправа: Через реку над плотиной перекинут один из самых длинных паромов-мостов в мире, связывающий северные и южные регионы Венесуэлы.
• Индустриальный драйвер: Благодаря дешевейшей энергии ГЭС, в регионе был построен один из крупнейших в мире алюминиевых комбинатов, обеспечивающий работой тысячи людей.
• Сердце страны: Генерирует около 80% всей электроэнергии Венесуэлы. Это критически важная станция.
• Бешеная вода: Сброс воды через водосбросные сооружения создает гигантские потоки, которые видны из космоса.
• Пиратство на воде: Водоем ГЭС настолько огромен, что там часто происходят столкновения с нелегальными судами, что заставляет власти постоянно патрулировать воды.
• Имя Симона Боливара: Названа в честь освободителя Южной Америки, что символизирует национальную гордость.
• Высокий уровень загрязнения: Метан, выделяемый из затопленных джунглей, создал проблему экологии, требующую постоянного контроля.

Плотина Гранд-Диксенс (Grande-Dixence), Швейцария

• Годы строительства: 1953–1961 (основная плотина).
• Место: Кантон Вале, река Диксенс.
• Характеристики:

Установленная мощность-2 031 МВт
Высота плотины-285 метров
Длина плотины-574 метра
Гидроагрегаты-8 единиц (обратимых)
Пропускная способность водосброса-354 м³/с (через поверхность) + 1 800 м³/с (через тоннели под плотиной)
Образованное плотиной водохранилище-Озеро Диксенс (Lac des Dix)-Объем: 360 млн м³.

Расчётный напор-656 метров
Скорость водного потока
Около 13–14 м/с (50 км/ч) внутри турбины

Кратко: Не самая мощная (2 000 МВт), но самая высокая гравитационная плотина в мире (285 м). Уникальная система сбора воды с ледников через 100 км тоннелей.

• Интересные факты:
• Это не просто ГЭС, а гидроаккумулирующий комплекс. Ночью насосы гоняют воду из нижнего резервуара в верхний, а днём она снова вырабатывает ток, покрывая пиковые нагрузки.
• Верхнее водохранилище находится на высоте 2 364 метра над уровнем моря.
• Самая высокая гравитационная: Высота плотины 285 метров. Она стоит на скалах с таким запасом прочности, что выдержит землетрясение любой силы.
• Ядерный бонус: Внутри комплекса находится первая в мире атомная электростанция (построена в 1969 году), чтобы обеспечивать энергией насосы самой ГЭС.
• Ледниковая вода: Вода поступает из ледников Титлис и Гросс Шекер через 100 км тоннелей. Это вода с температурой 2–3 градуса круглый год.
• Ночной аккумулятор: Насосы ГЭС, работая ночью, закачивают воду из нижней долины на высоту 600 метров, а днем сбрасывают её вниз для выработки пиковой энергии.
• 100 км тоннелей: ГЭС работает благодаря целой системе тоннелей, которая собирает воду со всех ледников вокруг.
• Плотина настолько массивна, что для ее охлаждения при заливке потребовалось более 20 лет.
